작업 중인 어떤 프로젝트에서 메뉴를 좀 예쁘게 만들어보려던 찰나에, @vickyqu115 님께서 공유해 주신 Magic NavigationBar가 떠올라 @jamesnet214 님의 유튜브 채널 영상과 함께 참고하기로 했었습니다.

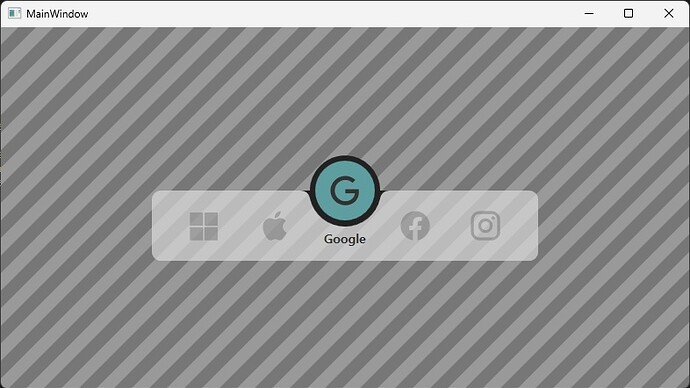

그런데 제가 평소에 배경을 단색으로 안 쓰고 이미지나 그라데이션, 패턴 등을 사용하는 습관이 좀 있습니다. 그리고 그 위에 컨텐츠의 패널을 조금 반투명하게 표현하는 것도 종종 사용하죠. 그래서 배경을 패턴으로 설정하고, 메뉴 영역을 조금 반투명하게 하면 다음의 그림과 같이 나오게 됩니다.
기존의 방식은 선택된 메뉴 영역을 배경 색상과 똑같은 도형으로 오버랩 하는 방식이라서, 저의 개인 스타일을 고수할 수 없었습니다. ㅎㅎ

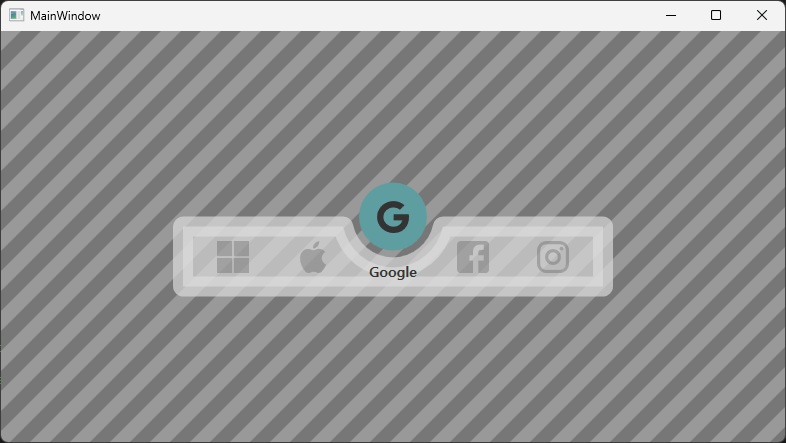

그래서 CombinedGeometry와 Transform들의 조합을 이용해서 약간 다른 방식을 적용해봤습니다. 일단 구현된 결과는 다음과 같습니다.

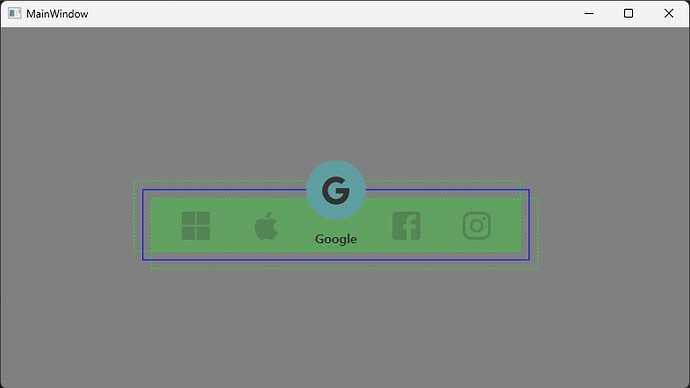

기본 원리는, 우선 아래의 그림과 같이 파란색으로 표시한 메뉴 영역의 복사본을 두 개 만듭니다. 그리고 각각 (X:-10, Y:-10), (X:10, Y:10) 만큼 이동시킨 후 GeometryCombineMode를 Intersect로 설정해서 교집합 연산을 수행합니다.

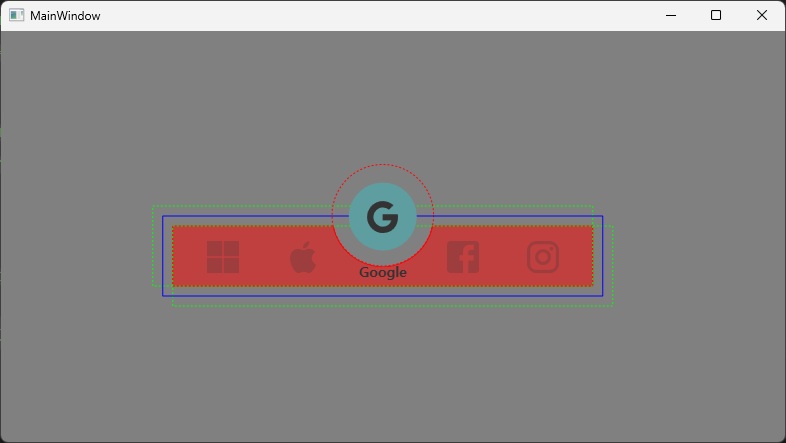

그리고 교집합 연산 결과에서, 적절한 위치로 변환된 EllipseGeometry 영역을 GeometryCombineMode.Exclude를 이용해 차집합 연산을 합니다. EllipseGeometry 영역의 위치 변환은 ListBox의 SelectedIndex 값을 해당 영역의 크기로 확대 변환하여 적용하였습니다. 결과는 다음과 같습니다.

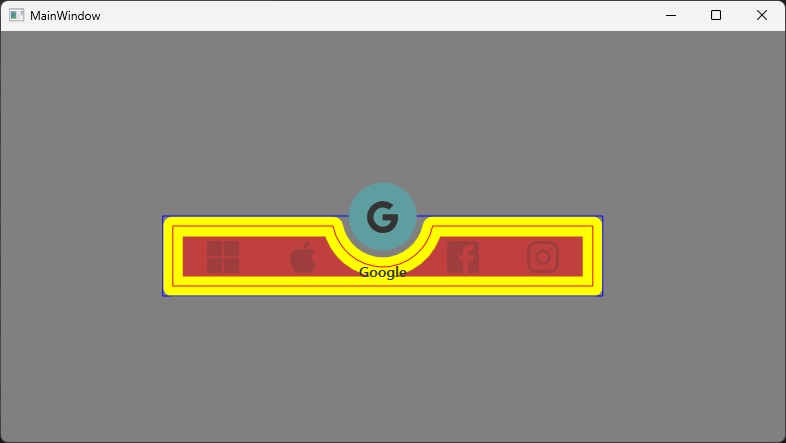

그리고 차집합 연산 결과로 생성된 Path 객체의 테두리를 두껍게 만들어줍니다.
이렇게 하면 꼭짓점을 둥글게 깎은 것과 같은 효과를 얻을 수 있습니다. 또한 직선과 원호의 교점도 자연스럽게 효과가 적용됩니다.
이렇게 만들어진 Path의 Fill과 Stroke에 동일한 브러시를 바인딩하면 선택 영역이 동그랗게 깎인 최종 결과물을 얻을 수 있습니다. 다만, Fill과 Stroke에 사용된 색상이 반투명할 경우 면과 선이 중첩되어 원하는 결과물을 얻을 수 없을 수도 있습니다. 다음의 그림처럼 말이죠.
따라서 해당 Path를 적용한 VisualBrush를 OpacityMask로 사용하기로 했습니다.
<Rectangle Fill="{TemplateBinding Background}" Height="80" VerticalAlignment="Bottom">
<Rectangle.OpacityMask>
<VisualBrush>
<VisualBrush.Visual>
<Path Fill="White" Stroke="White" StrokeThickness="20" StrokeLineJoin="Round">
<Path.Data>
<CombinedGeometry GeometryCombineMode="Exclude">
<CombinedGeometry.Geometry1>
<CombinedGeometry GeometryCombineMode="Intersect">
<CombinedGeometry.Geometry1>
<RectangleGeometry x:Name="BarBorder" Rect="{Binding RenderedGeometry.Bounds, Mode=OneTime, ElementName=Bar}">
<RectangleGeometry.Transform>
<TranslateTransform X="-10" Y="-10"/>
</RectangleGeometry.Transform>
</RectangleGeometry>
</CombinedGeometry.Geometry1>
<CombinedGeometry.Geometry2>
<RectangleGeometry Rect="{Binding Rect, ElementName=BarBorder}">
<RectangleGeometry.Transform>
<TranslateTransform X="10" Y="10"/>
</RectangleGeometry.Transform>
</RectangleGeometry>
</CombinedGeometry.Geometry2>
</CombinedGeometry>
</CombinedGeometry.Geometry1>
<CombinedGeometry.Geometry2>
<EllipseGeometry RadiusX="0.635" RadiusY="0.635">
<EllipseGeometry.Transform>
<TransformGroup>
<TranslateTransform
x:Name="Translate"
X="{Binding SelectedIndex, Mode=OneTime, RelativeSource={RelativeSource Mode=TemplatedParent}}"/>
<ScaleTransform ScaleX="80" ScaleY="80"/>
<TranslateTransform X="60"/>
</TransformGroup>
</EllipseGeometry.Transform>
</EllipseGeometry>
</CombinedGeometry.Geometry2>
</CombinedGeometry>
</Path.Data>
</Path>
</VisualBrush.Visual>
</VisualBrush>
</Rectangle.OpacityMask>
</Rectangle>
참고로 커스텀 컨트롤로 따로 안 만들고 그냥 ListBox 스타일로 구현해서 C# 코드 필요 없이 그냥 리소스 사전 내용만 복사해서 쓸 수 있게 만들었습니다.
<Window.Resources>
<ResourceDictionary>
<ResourceDictionary.MergedDictionaries>
<ResourceDictionary Source="/Themes/Icons.xaml"/>
<ResourceDictionary Source="/Themes/NavigationBar.xaml"/>
</ResourceDictionary.MergedDictionaries>
</ResourceDictionary>
</Window.Resources>
<StackPanel VerticalAlignment="Center">
<ListBox Margin="20" SelectedIndex="2" Background="#AADDDDDD">
<ListBoxItem Content="Microsoft" Tag="{StaticResource Icons.Microsoft}"/>
<ListBoxItem Content="Apple" Tag="{StaticResource Icons.Apple}"/>
<ListBoxItem Content="Google" Tag="{StaticResource Icons.Google}"/>
<ListBoxItem Content="Facebook" Tag="{StaticResource Icons.Facebook}"/>
<ListBoxItem Content="Instagram" Tag="{StaticResource Icons.Instagram}"/>
</ListBox>
<ListBox Margin="20" SelectedIndex="1" Background="#AA222222" Foreground="IndianRed">
<ListBox.Resources>
<Style TargetType="{x:Type ListBoxItem}" BasedOn="{StaticResource {x:Type ListBoxItem}}">
<Setter Property="Foreground" Value="White"/>
</Style>
</ListBox.Resources>
<ListBoxItem Content="Microsoft" Tag="{StaticResource Icons.Microsoft}"/>
<ListBoxItem Content="Apple" Tag="{StaticResource Icons.Apple}"/>
<ListBoxItem Content="Google" Tag="{StaticResource Icons.Google}"/>
</ListBox>
</StackPanel>
그리고 다른 종속 패키지 없이 바로 복사해서 쓸 수 있게 하려고 했습니다만, 안타깝게도 Microsoft.Xaml.Behaviors.Wpf 패키지를 쓸 수밖에 없었습니다.
컨트롤 템플릿 트리거의 애니메이션에 바인딩을 적용하면 ‘스레드에서 사용하기 위해 이 Storyboard 시간 표시 막대 트리를 고정할 수 없습니다.’ 오류가 발생하게 됩니다. 예전 닷넷데브에도 그런 이슈의 글이 있었죠.
그렇기 때문에 어쩔 수 없이 컨트롤 템플릿 트리거 대신 Microsoft.Xaml.Behaviors.Wpf 패키지에 구현된 Interaction.Triggers를 이용했습니다.
...
<ControlTemplate TargetType="{x:Type ListBox}">
<Grid Height="120" UseLayoutRounding="False" SnapsToDevicePixels="False">
<i:Interaction.Triggers>
<i:PropertyChangedTrigger Binding="{Binding SelectedItem, RelativeSource={RelativeSource Mode=TemplatedParent}}">
<i:ControlStoryboardAction>
<i:ControlStoryboardAction.Storyboard>
<Storyboard>
<DoubleAnimation Storyboard.TargetName="Translate" Storyboard.TargetProperty="X"
To="{Binding SelectedIndex, RelativeSource={RelativeSource Mode=TemplatedParent}}"
Duration="0:0:0.5">
<DoubleAnimation.EasingFunction>
<QuinticEase EasingMode="EaseInOut"/>
</DoubleAnimation.EasingFunction>
</DoubleAnimation>
</Storyboard>
</i:ControlStoryboardAction.Storyboard>
</i:ControlStoryboardAction>
</i:PropertyChangedTrigger>
</i:Interaction.Triggers>
...
</ControlTemplate>
...
전체 코드는 GitHub에 공유했습니다. 리포지토리 이름은 원본 소스코드 출처인 JamesnetGroup의 이름을 따서 JamesnetNavigationBar로 명명했습니다.
CombinedGeometry와 Transform 조합 등을 다른 프로젝트에 응용하실 때 참고자료로서 도움이 되었으면 좋겠습니다.
